Harmonik Filtre Reaktörleri

GT Pro logo


UR 100000

UR 100000


Genel Özellikler




  CE

Uygulanan Standartlar TS EN 60289
TS EN 61558-2-20
Faz sayısı 3
Nominal Gerilim 200...1000V
Nominal Şebeke Frekansı 50/60 Hz
Endüktive toleransı % 5
Sargı Malzemesi Aluminyum Folyo *
Manyetik Devre Düşük kayıplı silisli sac
Koruma Sınıfı IP 00 (Standart) **
İzolasyon Sınıfı B (120°C) (Standart) *** - İzolasyon sınıfına uygun, vakum altında vernik
Soğutma Doğal (AN) **
Ortam Sıcaklığı -10°C...+40°C
Depolama Şartları -20°C...+70°C
Bağlantı Uçları Müşteri isteğine bağlı olarak klemens, pabuç, ya da bara

* İsteğe bağlı olarak Al ya da Cu emaye bobin teli ya da Cu folyo kullanılabilir.
** İsteğe bağlı olarak değiştirilebilir.
*** İsteğe bağlı olarak H (180°C) sınıfında üretilebilir.

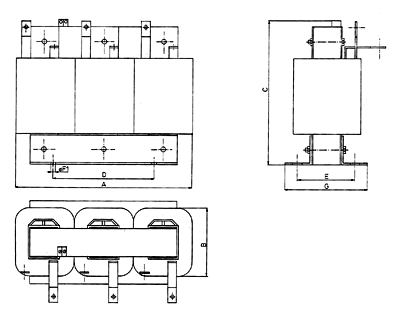

  Boyut ve Ağırlıklar

Harmonik Filtre Reaktörleri
  Qc
(kVAR)		 L
(mH)		 I
(A)		 A
(mm)		 B
(mm)		 C
(mm)		 D
(mm)		 E
(mm)		 F1
(mm)		 Ağırlık
(kg)
Reaktör oranı: %5,67 fr = 210 Hz ILin =2,18 In
HFR006005 6,25 4,9 9,6 185 120 170 95 85 7x13,5 7,5
HFR012005 12,5 2,45 19,2 185 120 170 95 85 7x13,5 9
HFR025005 25 1,22 38,4 240 155 220 130 75 8,5x17 14
HFR050005 50 0,61 76,8 300 170 235 170 100 8,5x17 23
HFR100005 100 0,31 153,5 360 185 305 200 105 8,5x17 40
Reaktör oranı: %7 fr = 179 Hz ILin =1,77 In
HFR006007 6,25 6,14 9,5 185 100 170 95 65 7x13,5 6,5
HFR012007 12,5 3,07 18,9 185 100 170 95 85 7x13,5 9
HFR025007 25 1,53 37,8 240 155 220 130 75 8,5x17 15
HFR050007 50 0,77 75,7 240 185 210 130 105 8,5x17 23
HFR100007 100 0,38 151,4 300 210 250 170 140 8,5x17 43
Reaktör oranı: %14 fr = 134 Hz ILin =1,4 In
HFR006014 6,25 13,2 9,6 185 120 170 95 85 7x13,5 11
HFR012014 12,5 6,6 19,1 240 155 220 130 75 8,5x17 15
HFR025014 25 3,3 38,3 240 185 210 130 105 8,5x17 23
HFR050014 50 1,65 76,5 300 210 250 170 140 8,5x17 41
HFR100014 100 0,82 153,1 360 210 330 200 130 8,5x17 61
